馈线窗

概述

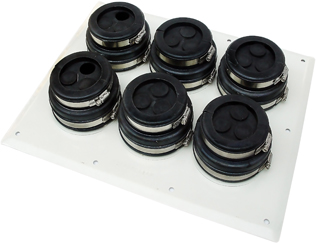

馈线窗用于无线基站馈线穿墙密封安装,具有耐酸、抗氧化、不生锈特点,表面电镀处理,具有防水、防火、防尘的密封性能,具备体积小、重量轻、强度高、结构合理、美观大方、密封效果佳、安装方便等优点。



固定式馈线窗结构图



模块化节能型馈线窗结构图



可变径馈线窗结构图

产品分类

按固定方式可分为:可变径馈线窗、固定式馈线窗、模块化节能型馈线窗三种。

按材质可分为:铝合金馈线窗、不锈钢馈线窗、冷轧板馈线窗三种。

按过线数量可分为:2孔、4孔、6孔、9孔、12孔,也可根据客户要求定做。

序号
类型
型号
孔位数
外形尺寸
1
固定式馈线窗
JB-KXC-GD-01
2
400*240mm
2
固定式馈线窗
JB-KXC-GD-02
4
400*365mm
3
固定式馈线窗
JB-KXC-GD-03
4
400*400mm
4
固定式馈线窗
JB-KXC-GD-04
6
500*400mm
5
固定式馈线窗
JB-KXC-GD-05
9
500*500mm
6
固定式馈线窗
JB-KXC-GD-06
9
550*500mm
7
固定式馈线窗
JB-KXC-GD-07
12
650*650mm
8
可变径馈线窗
JB-KXC-BJ-01
18
340*250mm
9
可变径馈线窗
JB-KXC-BJ-02
32
420*300mm
10
模块化节能型馈线窗
JB-KXC-JN-01
—-
400*250mm



主要技术性能及指标

1、主要技术性能

(1)馈线窗外观轻巧、美观、表面光滑;密封性好,防潮、防雨、防虫咬。

(2)固定板采用铝合金、冷轧钢板、不锈钢;橡胶及密封部分采用高强度且弹性好、专用防老化、耐高低温、防腐蚀、抗紫外线的橡胶材料,能有效防酸碱的腐蚀,紫外线的照射;并配有不锈钢紧固件,安装简便。

(3)馈线底板、不锈钢紧固喉箍、不锈钢膨胀螺钉外观没 有分层,表面没有裂纹、气泡、夹杂、结疤,没有肉眼可见的缩孔残余、裂纹和夹杂。

(4)密封窗能够提供整体和组合两种方式,组合方式要求可配合多种不同型号的密封件,满足不同外径的线缆从同一馈线窗进入机房内。

(5)馈线窗适用于1/2"、 7/8"、5/4“规格的馈线。每孔可穿馈线数:

①穿三条(1/2"或7/8"馈线,亦可根据需要由1/2",7/8"混合共用

②穿一条(5/4"馈线)

(6)主板件外加一个热镀锌角钢边框,窗体和边框要吻合。

(7)馈线窗每孔的密封件馈线孔配置密封塞。密封件需便于以后的扩容、更换。

(8)对外界的电磁干扰有较强的屏蔽作用。

2、主要性能指标

技术参数
性能指标
外观
光亮、无氧化、无黑斑、无砂孔、无毛刺、无露铜、无裂纹、无明显机械损伤;焊接件无掉落、焊渣等缺陷
防水性能
馈线窗固定在物体上,四周涂上防水胶,在窗外一侧洒水,无漏水现象
固定强度
馈线窗固定在物体上,橡胶圈承受5Kg力,密封件无松动现象
密封件拉伸强度
≥3 MPa
密封件断裂伸长率
≥200%
耐腐蚀
盐雾试验满足72小时
温度范围
-55℃~+70℃
耐腐蚀
盐雾试验满足72小时
防火等级
94V-2
使用寿命
不小于10年
喷塑要求
厚度≥40μm
防水性能
馈线窗固定在物体上,四周涂上防水胶,在窗外一侧洒水,无漏水现象
固定强度
馈线窗固定在物体上,橡胶构件承受5Kg力,密封件无松动现象
密封件拉伸强度
≥3 MPa
密封件断裂伸长率
≥200%



产品特点

1、固定板采用铝合金(不锈钢或冷轧板)加工制作,经落料、冲压、拉伸、精整、铆接成型。外观轻巧、美观、表面光滑。

2、表面采用化学抛光、除油、磷化后,进行静电喷塑,经久耐用。

3、馈线密封圈采用专用防老化橡胶材料,能有效防酸碱的侵蚀,紫外线的照射。

4、配有不锈钢喉箍,箍紧力大,均匀不产生锈蚀现象,达到了长久美观、耐用的效果。
