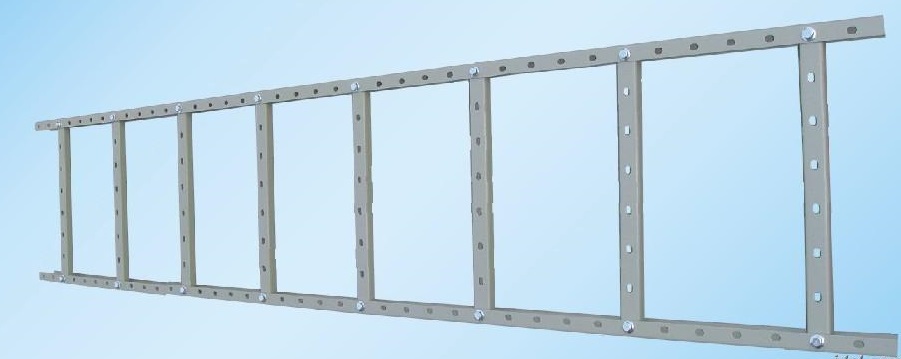

走线架
概述

走线架是电信、移动、联通等运营商高标准机房、 基站不可或缺的产品。它既有布线管理作用, 使德赢体育官网、五类线、电线、电缆架设标准化;又有支撑全部缆线重量的功能。主材选用优质铝合金或冷轧钢板,承重量大,整齐划一,适用于水平、垂直及多层分离布放线场合。结构紧凑,布线量大,扩容及后续工程布放线施工时可很方便地实现 “ 三线 ” 分离。走线架的安装尺寸可由机房实际情况任意设计。

环境要求

(1)使用条件:机房室内使用。

工作温度:正常 5℃—+40℃,短期 5℃—+55℃

相对湿度:不大于85%(+30℃时)

大气压力:70Kpa—106 Kpa

(2)储运温度:-25℃—+55℃

外观和分类

1、走线架外观色泽一致。架体平直。架体无开裂和变形现象,金属件涂覆层表面光洁、色泽均匀。

2、产品的分类:

按材质分类,冷轧钢板型、扁钢型、铝合金型

按规格分类,200mm,400mm,600mm,800mm,1000mm,1200mm

按型式分类,槽式(走线槽)、梯式(走线架)



冷轧钢板型走线架结构图

扁钢型走线架结构图

铝合金走线架结构图

主要性能特点

(1)走线架宽度200mm——1000mm等多种规格;

(2)每米平均承重 700KG 以上 ;

(3)走线架采用优质材料制作,其抗拉强度、屈服强度、伸长率、硬度及化学成分均达到国家标准要求(GB/T5237—2000)。

(4)走线架每一横隔使用足够的紧固件对称加固,紧固件采用≥2mm厚热轧板加工而成;

(5)分单层;双层; 封闭式走线架,铝合金走线架宽度可调,单层,双层,多层,垂直走线,水平走线,任意组合。走线架吊挂材质易于安装,结实耐用,特殊情况下根据用户要求;

机械性能

1、走线架直体部分,在支撑间距为2米时,在距离支撑点最远处两边各承载300N的重物,最大弹性变形量不大于5mm;同样位置两边各承载600N的重物,不产生塑性形变。

2、走线架直体部分,在距离支撑点最远处侧向受力100N时,扁钢型走线架水平偏离正常位置距离不超过20mm。侧向受力200N时,不产生塑性形变。

3、安装后的吊挂螺杆每根能承受2000N的重力。走线架的横隔承载150N的重量,不产生塑性形变。

4、走线架连接加固件保证连接坚固,在走线架受到上述外力时,水平连接处形变不超过1度,垂直连接处形变不超过3度。

5、  包装

包装合格的产品能承受GB/T3873-1983中“A.10公路运输”的试验要求,试验结果后,达到产品完整,产品表面及零部件没有机械损伤的要求。

走线架安装注意事项

(1)单根走线架长度一般不大于3米,吊挂或地撑之间距离一般1.5~2米。要求连接板之间连接稳固,走线架接地线与连接板接地良好。

(2)走线架安装时通过连接件与建筑物主要受力构件连接成一个整体。

(3)走线架可分期安装,但以满足工程近期需要为前提。对于规模较小的机房,走线架宜一次装齐。

(4)地震设计烈度为6度及6度以上的机房,走线架安装采取抗震加固措施。

(5)走线架安装在机列上方时,走线架宽度不超过机列宽度。

(6)列走线架两端分别搭在列架两侧的连固铁上,并与列架上梁加固。对未装机机列,采用吊挂加固或设临时立柱支撑。

(7)主走线架的安装位置对准电缆进线洞,且宜安装在机列的某一机架上方,中心线与该机架中心线重合,以便于部件选用。

(8)在端墙处主走线架与端墙加固。若端墙为非承重墙时,按空列适当设置立柱和上梁,该上梁一端或两端延长与侧承重墙或房柱加固,然后将主走线架与上梁加固。

(9)主走线架采用连接件与每机列上梁加固。加固点间距大于2米时,主走线架采用吊挂加固。

(10)过桥走线架宜安装在相邻两机列的列间。

(11)过桥走线架跨于机房两侧主走线架之间时,与机房两侧的连固铁和主走线架加固。当两支撑点间距离超过2米时,采取吊挂加固。

(12)走线架垂直安装时需用膨胀螺栓将走线架的凹形钢地面加固件固定在地面上。若垂直靠墙安装,需用膨胀螺栓将垂直走线架四只外凸的支脚固定角钢固定在墙面上。
